hp ProLiant シリーズは、もともとは Compaq が販売していたサーバです。2002年に hp が Compaq を吸収合併したことにより、それまで hp が販売していた Netserver シリーズは終了し、それ以降は ProLiant シリーズが hp のサーバとして開発・販売されるようになりました。
そのような背景から DL580G4 はCPUやチップセットに Intel 製のものを採用する一方で、Intel をはじめとしたその他のメーカーとは異なる独自の筐体やマザーボードを採用しており、Compaq 時代の「無骨なエンタープライズサーバ」の風格を現在に伝えるものとなっています。
なお、記載されている内容については、私は一切保証しませんし、それに伴って発生した如何なる事故にも責任は負いませんので、あらかじめ御了承ください。
主なハードウェア面の特徴は、
| 機種名 | ProLiant DL580 G4 | ||||
| プロセッサー | デュアルコア インテル Xeon プロセッサー
|
||||
| マルチプロセッサー | サポート（最大4プロセッサー） | ||||
| 3次キャッシュ | 最大16MB | ||||
| システムチップセット | Intel E8501チップセット | ||||
| フロントサイドバス | 800MHz | ||||
| メモリ | PC23200レジスタ付きECC DDR2 SDRAM、2GB（最小）〜64GB（最大） | ||||
| ディスクコントローラ | 最大搭載数8本（2.5インチ）（ホットプラグ対応） | ||||
| ネットワークコントローラ | NC371iマルチファンクションGigabit NIC ×2 （WOL、PXE サポート、オンボード） |
||||
| RAIDコントローラ | Smart アレイP400 コントローラ（標準搭載） | ||||
| 表示機能 | グラフィックス コントローラ |
オンボードATI Radeon ES1000グラフィックスコントローラ | |||
| 解像度 | 1,280×1,024 | ||||
| ハードディスクドライブ |
|
||||
| 拡張スロット | 64 ビット/133MHz PCI-X×1 (3.3V)・PCI Express x4(x8 コネクタ)×4 ※メザニンオプションでPCI-XスロットまたはPCI Expressスロットを追加可能 |
||||
| コネクタ／ポート | 背面：シリアル×1、USB 2.0×2、モニタ×1 前面：USB2.0×2、モニタ×1 |
||||
| 外形寸法 | 176mm×445mm×673mm（高さ×幅×奥行） | ||||
| 重量 | 約38kg | ||||
| ラックマウント | 対応 | ||||
| 電源定格出力 | 冗長構成のみ（1,300W×2基）100-240V対応電源 | ||||
| サーバリモート監視 | Integrated Lights Out 2 (iLO2) | ||||
（１）DL580 G4の前面
向かって左側はCPUが実装されるボックスとメモリバックボードで占有されており、右側に2.5インチのSASハードディスクを8台まで内蔵できるハードディスクドライブベイやスリムラインDVD-ROMドライブ、ステータスインジケータ、UnitIDスイッチ、RGBコネクタ、USB 2.0ポートが集まるレイアウトとなっています。
CPUボックス・メモリバックボード
電源スイッチ・UnitIDスイッチ・RGBコネクタ・USB 2.0ポート・ハードディスクドライブベイ・光学ドライブ
モデル名はフロントパネルの右側に小さく記載される
（２）DL580 G4の背面
本体の背面には
LANコネクタ・USB 2.0ポート・シリアルポート
RGBコネクタ・管理用LANコネクタ・UnitIDスイッチなど
（３）DL580 G4の側面
DL580 G4は重量級のサーバのため、複数人で持ち上げるための取っ手が本体の両側面に用意されています。
この取っ手には樹脂製のコーティングが行われており、サーバを運搬する際には手前に引き出して利用します。なお、この取っ手を使えば１人でも持ち上げられないことはありませんが、非常に重いので腰を痛めないように注意してください。
（４）内部全景
内部はかなりの密度で各コンポーネントが実装されており、ファンの多さが目に付きます。空間と呼べる部分はPCI Expressスロットの周辺と、電源ユニットの上部だけとなっています。
DL580 G4の内部全景
マザーボード部分の拡大（内部フレーム実装時）
マザーボード部分の拡大（内部フレーム撤去時）
内部には拡張スロットの位置やマザーボードの取り外し方などが記載されている
トップカバーには前面からアクセスできるコンポーネントの取り外し方などが記載されている
この個体の製造年月日は2007年7月2日となっていた
（５）電源ユニット
電源ユニットにはhp製のものが使われていて、障害発生時にはホットスワップが可能になっています。
この電源ユニットは100V・200Vのどちらにも対応できますが、最大出力は100Vの環境では910W、200Vの環境では1300Wとなっているため、100V環境で運用する際にはCPU・メモリ・ハードディスクの最大搭載量に制限があります。
OEM元の表記はなくhp製の電源ユニットが使用されている
100V環境では最大出力が910Wなので本体の構成に制限が加わる
一般的な電源ユニットと異なる点としては、給電のためのコネクタ形状があげられます。一般的なサーバの電源ユニットはC13コネクタのケーブルを使用しますが、この電源ユニットはC19コネクタを持った電源ケーブルを要求します。
C19コネクタと並行二極アース付（NEMA 5-15P）の組み合わせになっている電源ケーブルはあまり見かけないうえ、見かけても高価なので変換ケーブルを作成しました。
（６）冷却ファン
本体内部にはCPUボックスとメモリバックボードの冷却用に４個、ハードディスクドライブベイの冷却用に２個搭載されており、PWMによって回転数の制御が行われています。障害発生時にはホットスワップが可能ですが、本体のトップカバーを開けて交換するようになっています。
使用されているファンはNidec VA450DCで、MAGNIA 7505R や PowerEdge R900 に使用されているものと同じ１分間の回転数が5,300回転という爆音モデルです。
さらに、搭載されている個数が６個と多いこともあり、稼働時の騒音が非常に大きいという難点があります。
ハードディスクドライブベイ用の冷却ファンは２個
ファンは Nidec V34809-90（VA450DC） が使用されている
ホットスワップ可能なコネクタでの接続になっている
マザーボード側のファンコネクタ
なお、DL580 G4は本体の電源が切れている状態でも、電源ケーブルが接続されているとファンが低速で回転してしまう仕様のため、待機時にも少なからず騒音が発生します。これは一般家庭で使用する場合には、非常に大きなマイナスポイントです。
そのため、当方の環境では個別スイッチ付きの電源タップを間に入れ、非稼働時は電源タップのところで電気を遮断する方法を採用することで、家人からの追及を逃れています。
（７）2.5インチSASハードディスクドライブ
ハードディスクのインターフェースにはSASが使用されています。2.5インチのSASまたはSATAハードディスクを8台まで内蔵することができ、障害発生時にはホットスワップ可能となっています。
2.5インチSATAハードディスク
当方が入手した個体は、ハードディスクが全く装着されていない状態だったので、ディスクは費用と容量のバランスを考慮して日立グローバルストレージ製のSATAドライブ HTS54032B9A300 を8台搭載しています。
ハードディスクをマウンタに固定するネジには低頭ネジが使用される
（８）光学ドライブ
標準で搭載されている光学ドライブはTEAC製のDV-28Eで、ATAPIインターフェースのモデルでした。しかし、このDV-28EはDVD-ROMは読めるものの、DVD-RおよびDVD-RWの書き込みができないという大きな問題があったので、即座にパイオニア製の DVR-KD08 に換装しました。
本体のバックプレーンとの接続コネクタは専用形状になっている
なお、DL580 G4には光学ドライブとフロッピードライブを搭載するためのベイが１つずつ用意されていますが、本体とそれぞれのドライブを接続するマウンタのコネクタは共通になっています。
ですから、フロッピードライブをUSB経由の接続などで対応すれば、２つのベイを光学ドライブだけで占有することも可能です。
というワケで、２台目の光学ドライブとしてパナソニック製のBDドライブ UJ-220 を搭載することにしました。
このドライブは専用のマウンタに固定するためのねじ穴の位置が合わない箇所があったため、加工したワッシャーを間に挟んで固定しました。
加工したワッシャーを使用して専用のマウンタに固定
無事に２種類の光学ドライブが実装された
なお、BIOSからは上側のベイに搭載したドライブの方が若いドライブ番号で認識されますので、運用方法に合わせてドライブの種類と実装するベイを決めるとよいでしょう。
（９）インサイトディスプレイ・RGBコネクタ
光学ドライブ用のベイの後ろ側には、インサイトディスプレイが設置されています。ファンの動作状態やPCIバスのパリティエラーの確認、プロセッサやメモリのエラー状況などを確認することができます。
また、インサイトディスプレイが接続されるバックプレーンにはビデオ出力のコネクタがあり、このコネクタと本体前面のRGBコネクタが接続されています。
バックプレーンから出たケーブルの先端は本体前面のRGBコネクタになっている
（10）CPUボックス・ヒートシンク・VRM
DL580 G4のCPUは前面からアクセスできるCPUボックスに搭載されています。CPUボックスにはCPUソケット・VRMソケット・Intel E8501チップセットが搭載されています。
CPUボックスとマザーボードを接続するコネクタには非常に高密度なものが使われており、このあたりは Express5800 140Re-4 などと似通った構造となっています。
CPUボックス背面にはマザーボードに接続するためのコネクタがある
マザーボード接続用のコネクタには非常に高密度なものが使用されている
CPUボックスは取っ手に相当する部分を下げてロックを解除し、青いつまみを上に持ち上げることで内部にアクセスすることができます。
DL580 G4は発熱量の多いCPUが搭載されるため、ヒートシンクは銅製のものが採用されています。
青いつまみを上に持ち上げると蓋が開く
CPUボックスの蓋の裏側にはCPUやVRMの実装手順が記載されている
ヒートシンクには熱伝導性に優れた銅製のものが採用されている
VRMはCPUの個数に合わせて実装しなければならない
ヒートシンクにはCPUを固定するためのプラスチック部品が取り付けられています。他のメーカーのサーバではソケットにCPUを取り付け、その上にヒートシンクを載せてバネやビスを使って固定する構造のものが多いですが、DL580 G4ではヒートシンク側にCPUを固定してモジュール化しておき、それをソケットに実装する方式が採られています。
CPUは樹脂部品のツメによってヒートシンク側に固定される
また、この個体は Xeon 7110M が２個搭載されたモデルでしたが、せっかくなのでXeon 7140Mを４個搭載することにしました。
CPUよりも大きなヒートシンクが取り付けられているので、ソケットに実装する際の位置決めはヒートシンクに空けられた３個の楕円形の穴を使って行います。また、緑色の樹脂部品はCPUソケットのレバー操作を妨げない形状になっています。
緑色の樹脂部品はCPUソケットのレバー操作を考慮した形状になっている
Intel Xeon 7140M は正常に認識されている
搭載されているCPUの情報はPOST中に表示される
（11）チップセットとI/Oコントローラハブ
DL580 G4はチップセットとしてIntel E8501が採用されており、その下にI/OコントローラハブのIntel 82801ESBが接続されています。Intel E8501チップセットはCPUボックスの中央付近の銀色のヒートシンクの下に鎮座しています。
Intel E8501 チップセット NQ84010TNB
また、I/OコントローラハブのIntel 82801EBはマザーボードの電源ユニットの下あたりに実装されています。
（12）メモリおよびメモリバックボード
DL580 G4ではメモリバックボードを使ってメモリを搭載しています。メモリバックボードは本体に最大で４枚搭載することが可能で、メモリバックボード１枚につきDIMMスロットが４つずつ用意されています。
使用するメモリはPC2-3200のRegisterd ECCのもので、この世代のサーバはメモリよりもCPUで大きな電力を消費するアーキテクチャになっています。
バックプレーンとはカードエッジコネクタで接続される
DIMMスロットは１枚のメモリバックボードに４つ用意されている
このメモリバックボードは電源投入時でも取り外すことが可能になっており、運転中のメモリの追加や交換を行うことができます。
また、耐障害性を考慮したオンラインスペアの設定だけでなく、搭載されたメモリの構成によって
なお、本体にメモリバックボードを実装したら、ダイヤル式のロックスイッチを必ずロックしなければなりません。このロックを忘れてしまうと、電源ボタンを押しても電源が入らないので、注意が必要です。
（13）SASアレイコントローラ
この本体にはSASのアレイコントローラが搭載されていますが、オンボードではなくPCI Expressカードの形態となっています。実装されているのは hp SmartArray P400で、カード上にはSFF-8484を接続するコネクタが２つ実装されています。
なお、このSmartArray P400はPCI Express x8に対応したカードですが、DL580 G4はPCI Expressスロットの速度が x4 となっています。そのため、後述するPCI Express x4-x8 バスエクスパンダを入手できないと、カード本来の転送速度が出せないことになります。
コントローラは LSI Logic のLSISAS1078
キャッシュメモリは 512MB を搭載している
バックアップバッテリは電源ユニットの上側に固定される
このアレイコントローラからSASハードディスクドライブベイのSASバックプレーンまで、SFF-8484のケーブルが２本接続されています。ちなみにSmartArray P400は、SFF-8484を接続するコネクタの実装方向やプロファイルによって、複数のバリエーションが存在します。
ディスクアレイの管理にはBIOSに含まれているコンフィグレーションユーティリティのほか、Windowsからはhpが提供しているHPアレイコンフィギュレーションユーティリティが利用できるようになっています。
コントローラのステータスに異常が発生するとメッセージが表示される
また、SmartArray P400はハードディスクドライブの温度も監視している模様です。そのため、あらかじめ設定されている閾値を超えるとPOST時にオーバーヒートの警告がベイ番号とともに表示されます。
（14）Integrated Lights-Out 2（iLO2）
DL580 G4にはリモート管理機能として、Integrated Lights-Out 2（iLO2）が搭載されており、その多彩な機能を提供するチップは電源ユニットの下あたりに実装されています。
Integrated Lights-Out 2を利用してサーバを管理する場合には、本体背面の専用のLANポートにネットワークケーブルを接続しておく必要があります。
（15）ネットワークコントローラ
オンボードのネットワークコントローラとしてギガビット対応のBroadcom BCM5706が２つ搭載されています。このネットワークコントローラは「NC371iマルチファンクションGigabitサーバアダプタ」という呼称になっていて、TCP/IPオフロードエンジン（TOE）に対応しています。
ネットワークコントローラはマザーボード上に２つ搭載される
ネットワークコントローラについての設定は、HPネットワークコンフィギュレーションユーティリティを使用して行います。このユーティリティでは、チームの設定や統計情報の閲覧ほか、オプションライセンスのインストールが行えます。
仮想NICのチームタイプは「自動」を含めた全７種類の中から選択できる
チームのMACアドレスとTOEに関連する項目の設定画面
構成された仮想NICの情報が表示できる
チームの使用率やスループットはグラフによるリアルタイムの確認が可能
オプションライセンスを登録することでiSCSIが利用可能になる
（16）PCI Expressスロット・PCI-Xスロット
DL580 G4には標準で４本のPCI Expressスロットと１本のPCI-Xスロットが用意されていますが、ホットプラグには対応していません。また、PCI Expressスロットは全てのスロットの帯域が x4 となっているので、x8 対応のカードを実装すると速度の低下が発生します。
この看過できない帯域の狭さを解決するには、PCI Express x4-x8 バスエクスパンダが必要になります。このカードは「隣接したスロットを x8 の帯域にすることができる」というもので、DL580 G4では拡張スロット５と拡張スロット７に実装することが可能になっています。
当方の環境ではSmartArray P400を実装しているだけでなく、グラフィックカードの増設も計画されていたため、確実に２枚必要になる計算でした・・・が、国内では既に流通在庫も消滅しており、レイによって海の向こうから取り寄せることになりました。
裏側にも部品らしきものは実装されていない
手元に届いたカードを見たときには「こんなもので本当に帯域が x8 になるのか・・・？」という心境になりましたが、実装してみた限りではちゃんと x8 に拡張されているようです。
（17）メザニンオプション
DL580 G4には拡張スロットを増やすためのメザニンオプションが用意されており、いずれもオプションとなっています。種類は以下の３つがあり、このうちの１つを実装することが可能です。
裏側の２つのコネクタでマザーボードに接続される
マザーボード側のメザニンオプション用コネクタ

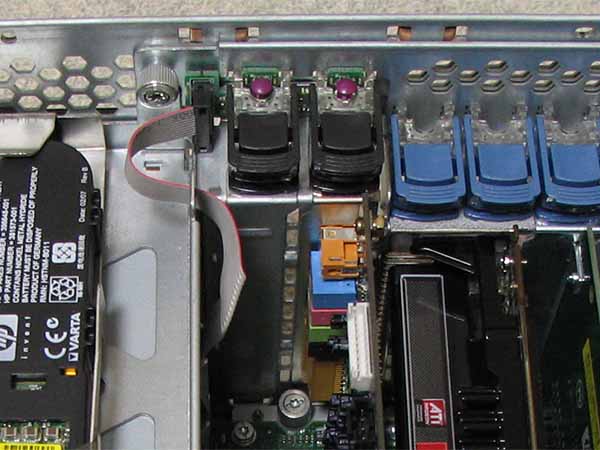

増設されたホットプラグPCI-Xスロット
ホットプラグの制御は固定用ラッチのスイッチで行う
（18）グラフィックコントローラ
グラフィックコントローラはマザーボード上にATI ES1000が実装されています。解像度は1,280×1,024となっていますが、色数を増やした場合に描画速度が非常に遅くなるという問題があります。
（19）ディップスイッチ

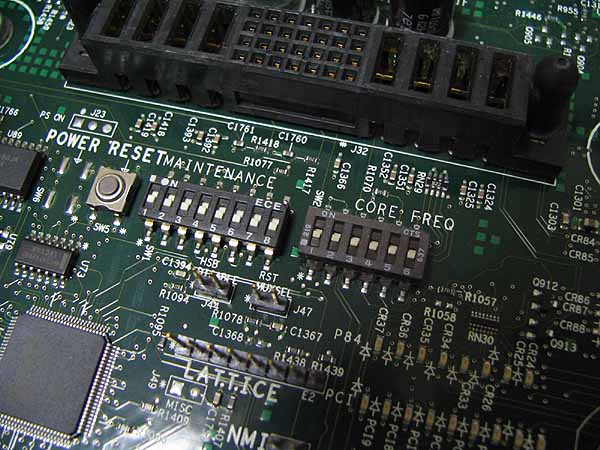

マザーボード上には２つのディップスイッチがあり、それぞれ「SW1」と「SW2」というシルク印刷がされています。
このうち、SW1はシステムメンテナンススイッチとなっていて、設定内容は以下の通りとなっています。
| 番号 | 設定項目 | OFF | ON |
|---|---|---|---|
| 1 | iLO2のセキュリティ | 有効(Default) | 無効 |
| 2 | システム構成の変更 | 変更可(Default) | 変更不可 |
| 3 | Reserved | Reserved | |
| 4 | Reserved | Reserved | |
| 5 | 本体パスワードの設定 | 保持(Default) | クリア |
| 6 | 不揮発メモリの内容 | 保持(Default) | クリア |
| 7 | Reserved | Reserved | |
| 8 | Reserved | Reserved | |
もう片方のSW2には「CORE FREQ」というシルク印刷がされているので、CPUのコア周波数を変更するためのものではないかと思われますが、詳細は不明です。
また、これらのディップスイッチの近くにはリセットスイッチがあり、電源スイッチを実装するためのランドも用意されています。
なお、DL580 G4もPCI Express x8形状のスロットまでしか搭載されていないので、PCI Express x16のグラフィックカードを増設する場合は、スロットの端を切削してエッジフリー化を行う必要があります。
DL580 G4はMAGNIA 7505RやPowerEdge R900と同様に、PCI Expressスロットの A1 と B48 の信号線をジャンパ線によって短絡しておかないと、グラフィックカードを認識してくれないので注意が必要です。
補助電源を使用しないグラフィックカードであればこれで改造は終わりですが、今回も補助電源を要求するカードを搭載することが確実なため、追加で改造を行いました。 このDL580 G4も比較的最近のサーバなので、「4ピンの電源ケーブル」などというものは用意されていません。そこで、基板に電源ケーブルをハンダ付けして、補助電源を作成しました。
電源はハードディスクドライブベイが接続されるバックプレーンから取り出しました。これは、ハードディスクにはそれなりの電流が流れることが想定されており、PowerEdge R900での改造で既に実績もあるためです。
電源端子の裏側に4ピンの電源ケーブルをハンダ付けする
内部フレームの取り付けにも支障は出ない
バックプレーンからの電源ケーブルは本体後部で分岐・変換される
補助電源ケーブルを8ピンと6ピンに分岐している
本体の拡張スロットピッチは一般のコンピュータと同様なので、隣接スロットを占有するグラフィックカードでもブラケット部を１スロットに変更する必要はありません。ただし、本体の背面パネルにはブラケットの位置を固定するための突起があるので、それを撤去することになります。
また、グラフィックカードの搭載試験を通して、DL580 G4はデュアルGPUのグラフィックカードしか認識しない仕様であることが判明したため、実装できるカードの選択肢が非常に狭くなりました。
当方の環境では、NVIDIA Geforce GTX 295・ATI Radeon HD 4870 X2・ATI Radeon HD 5970 の３種類のカードについて、Windows Server 2003 で動作試験を行いました。
ATI Radeon HD 4870 X2（MSI R4870X2）
ATI Radeon HD 5970（ASUS EAH5970）
このうち、NVIDIA Geforce GTX 295 については、ドライバをインストールしている最中にSTOPエラーで固まるという残念な結果に終わりました。
残りの２枚については、ドライバは互換性の設定を Windows XP にすることで問題なくインストールが完了し、日常の使用では特に問題は見られませんでしたが、一部の3D系ベンチマークソフトが正常に動作しなかったので、ゲームによっては問題が出るかもしれません。
ということで、ATI系のデュアルGPUカードなら動作する可能性が高いと思われますが、消費電力との兼ね合いもあることから、現時点では ATI Radeon HD 4870 X2 で運用しています。
なお、隣接スロットを占有するグラフィックカードを固定する際、本体のラッチのみではカードの重量に負けてぐらつきが発生するため、カードのブラケットにエプトシーラーを追加して密着性を上げた方がよいでしょう。
また、PCI Express x4-x8 バスエクスパンダを実装することにより、グラフィックカードも x8 の速度で利用できるようになります。
バスエクスパンダ＋ATI Radeon HD 4870 X2での運用に落ち着いた

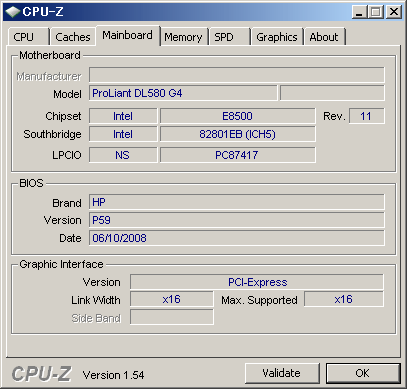

BIOSのセットアップユーティリティでも正常に認識されている
そのため、今回はPCIスロット用の音源カードである Sound Blaster Audigy LS を選択しました。このカードは3.3VのPCIスロットにも実装できるという特徴を持っているため、DL580 G4のPCI-Xスロットにも問題なく搭載することができます。
※その他の機種のCrystalMark 2004R3の結果はこちら（別ウィンドウで開きます）
設定は「1024x768」・「最高」
※その他の機種のゆめりあベンチの結果はこちら（別ウィンドウで開きます）
hp ニュースリリース「基幹システム向けハイエンドx86サーバで、業界最高性能を発揮する最新CPU搭載 新モデルを発売」
http://h50146.www5.hp.com/info/newsroom/pr/fy2006/fy06-171.html
ProLiant DL580 Generation 4 システム構成図（PDF）
http://h50146.www5.hp.com/products/servers/proliant/system_pdf/dl580g4.pdf
ProLiant DL580 Generation 4 User Guide （PDF）
http://bizsupport2.austin.hp.com/bc/docs/support/SupportManual/c00536530/c00536530.pdf
ProLiant DL580 Generation 4 Maintenance and Service Guide （PDF）
http://bizsupport2.austin.hp.com/bc/docs/support/SupportManual/c00536525/c00536525.pdf
Technologies for the ProLiant ML570 G4 and ProLiant DL580 G4 servers（PDF）
http://h20000.www2.hp.com/bc/docs/support/SupportManual/c00795607/c00795607.pdf
今回のDL580 G4の導入によって、その野望はめでたく達成されてしまったわけですが、最初から Xeon 7110M が搭載されていた個体だったこともあり、最上位プロセッサである Xeon 7140M への換装も非常にスムーズに行うことができました。
メーカーが非保証のCPUの載せ替えを行って、自分が希望する仕様への変更に成功したわけですから、本来ならばもう少し喜んで然るべきなのでしょうが、今回はあまりにもあっけなく載せ替えられたので、ちょっと物足りなく感じてしまっているのも事実です。
DL580 G4のCPUボックスについて調査してみたところ、Xeon 7041を搭載したモデルでも同じ基板を使用しているようですし、Opteronを搭載したProLiant DL585 G2では、適切なVRMを用意すればProLiant DL585 G5相当までのCPUアップグレードが可能らしいので、個人的には「hpはCPUのアップグレードに寛容なメーカーである」という印象を持ちました。あとは運転時の轟音が何とかなればよいのですが・・・。
